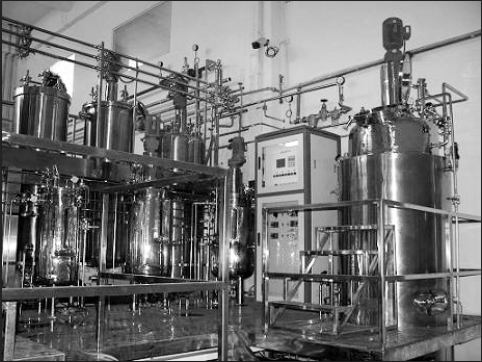

不锈钢发酵罐适用于各种微生物发酵工程，是工业常用微生物发酵设备之一。发酵罐罐体采用SUS304/316L高级不锈钢材质，由圆柱体及椭圆形或碟形封头焊接而成，罐体内外壁经抛光处理，安全卫生无死角，可实现在位高温灭菌，符合国家GMP卫生标准，广泛应用于食乳品、生物工程、制药、精细化工等行业。
不锈钢发酵罐结构构成：
该设备主要由罐体、夹套、搅拌系统三大系统构成，另设夹套或盘管、传动装置、轴封装置、保温介质、支撑、发酵专用取样放料阀、冷却液进出口、温度传感器接口、PH自动控制系统、压力传感器、空气呼吸器、CIP接口等组件。
罐体一般采用SUS304/SUS316L高级不锈钢材质，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理；筒体对外连接口采用卫生快开接头，安全卫生无死角，符合国家GMP卫生标准。
不锈钢发酵罐在线控制系统采用彩色液晶触摸屏+PLC全自动控制，可在线检测并控制发酵过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、发酵批次号设定、在线动画、报警装置等，可连接上位机、电脑和打印机，实现远程监控及数据存储与打印。
另外，配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备，便于人工操作，简单可靠。
不锈钢发酵罐结构特征：
1、罐体均采用SUS304/SUS316L高级不锈钢材质，内外表面均采用抛光处理，抛光精度Ra0.4,可防止物料粘壁，且易清洗；
2、搅拌系统采用三层六平叶发酵专用标准桨，无级调速，可实现发酵搅拌过程全自动控制；
3、不锈钢发酵罐采用在位高温蒸汽灭菌，灭菌过程可实现自动控制，灭菌温度精确；
4、瑞士梅特勒PH电极及屏蔽导线，范围在2~12PH，控制精度为±0.02PH；
5、自动检测泡沫，可添加消泡剂，灵敏度为100~10000；空气流量控制可采用转子流量计手动调节，范围为0~5000L/min；
6、补料系统可通过蠕动泵自动流加，范围为0~5L/min,控制精度±2%。
不锈钢发酵罐技术参数：
|
型号/规格 |
100L |
200L |
500L |
1000L |
2000L |
5000L |
|
罐体直径mm |
400 |
500 |
700 |
900 |
1200 |
1500 |
|
罐体高度mm |
2000 |
2400 |
2600 |
2900 |
3800 |
4500 |
|
罐内压力mpa |
0.2 |
|
夹套压力mpa |
0.3 |
|
搅拌转速r/min |
100-400 |
|
电机功率kw |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
5.5 |
|
加热冷却方式 |
外夹套/盘管与内蛇管相结合 |
|
搅拌方式 |
转轴式机械搅拌/转筒脉冲振动搅拌 |
|
灭菌方式 |
在位高温蒸汽灭菌 |
|
控制方式 |
PLC全自动控制系统自动控制 |
不锈钢发酵罐质量标准：
设计、制造、监检、检验执行：
1、《中华人民共和国特种设备安全法》
2、SFDA 《药品生产质量管理规范》
3、TSG21—2016《固定式压力容器安全技术监察规程》
4、GB150—2011《压力容器》
5、NB/T47015—2011《压力容器焊接规程》
6、NB/T47013—2015《承压设备无损检测》
7、HG/T20584—2011《钢制化工容器制造技术要求》
如需了解更多
不锈钢发酵罐相关信息及配套设备、EPC建厂整包及生产线建设相关内容，欢迎关注北京舜甫科技有限公司官方网站或拨打400-6006-917电话咨询，我司将安排工程师为您提供专业解决方案和全方位服务。（以上参数仅供参考，可根据客户需要，进行非标设计）
