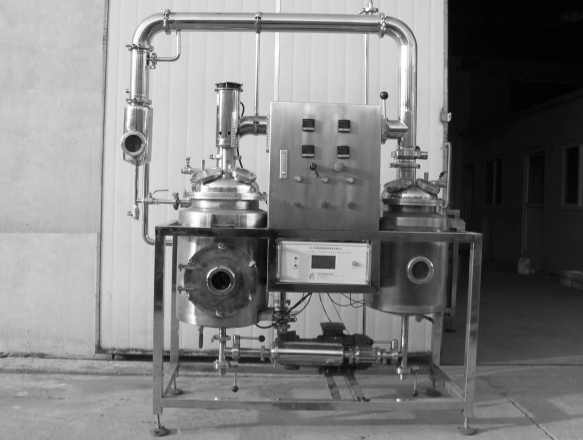

小型提取罐

小型提取罐
产品描述

小型提取罐用途:
该设备适用于提取液、中药、植物、动物、食品、化工原料的提取浓缩,主要用于中小药厂、医院、实验工厂、中医药学实验室、科研部衙门研制新药及其他新工艺的提取与浓缩,通常采用常压、加压水煎、温浸、强制循环、渗漏等操作工艺,有效成分提取时间短,效率高,操作简便快捷,特别适合用于动态提取或逆流提取。
小型提取罐设备构成:
提取罐设备主体包括内筒体、夹套层、保温层、支耳、除沫器、电加热装置、自锁式快开出渣门、进料口、出料口等,并以高级岩棉作为提取罐保温材料,保温时间长,性能好。
提取罐内筒体与物料接触部分均采用SUS304/316L高级不锈钢材质制作而成,具有良好的抗腐蚀性,符合国家GMP食品药品安全标准;外筒体采用SUS亚光薄钢板制造而成;罐内配备测温计、防爆视灯、可视镜、喷转清洗头等,操作简便快捷,符合国家GMP安全卫生标准。
提取罐分类:
根据提取工艺不同,小型提取罐可分为正锥式提取罐、斜锥式提取罐、倒椎式提取罐、直筒式提取罐、蘑菇式提取罐等多种形式的提取罐,可采用多功能提取(芳香油收集装置)、静态单罐提取、动态搅拌提取、强制循环动态提取(循环泵、循环管道)等多种提取方式。
小型提取罐结构特性:
内罐壁镜面抛光Ra≤0.4,洁净卫生无残留,外罐壁经过拉丝处理,焊缝圆角过渡,不挂料,易清洗,符合国家卫生安全要求,生产过程中安全性、稳定性高,符合国家GMP标准;
出渣门采用自有技术,主气缸闭合渣门后,旁置两气缸推动转圈旋转,转圈特有的结构带动出渣门上升锁紧,促使出渣门与罐体法兰压紧,增强密封性,提高安全系数;
出液管采用304/316L不锈钢管,出液接头密封可靠,有效避免金属软管易受疲劳应力影响导致的频繁破损泄漏问题,符合国家GMP标准;
全方位CIP清洗器可实现在线CIP/SIP,防爆视灯、视镜、快捷轻便式卫生投料口、除沫器、减压装置等的配置确保操作使用更加安全。
小型提取罐具有操作简便,占地面积小,投资能耗少,设备循环利用率高等诸多优点,是小型厂商的设备首选。
技术参数

规格型号  TQ-1.0 TQ-2.0 TQ-3.0 TQ-6.0 TQ-8.0 TQ-10.0
全容积(L) 1200 2300 3200 6300 8500 11000
罐内设计压力(MPa) 0.09
夹套内设计压力(MPa) 0.3
加料口直径(㎜) 400 400 400 500 500 500
加热面积(㎡) 3 4.7 6.8 10 12 15
冷凝面积(㎡) 4 5.4 8 10 15 18
冷却面积(㎡) 1 1 1.5 2.2 2.2 2.2
过滤面积(㎡) 0.25 0.25 0.25 0.3 0.3 0.36
排渣门直径(㎜) 800 800 800 1000 1000 1000
耗汽(kg/h) 285 346 570 718 903 1140
设备重量(kg) 1800 2050 2400 3025 4030 6500
加热汽管口 DN-50 DN-50 DN-60 DN-60 DN-80 DN-80
二次汽管口 DN-80 DN-80 DN-100 DN-100 DN-100 DN-100
冷却水管口 DN-50 DN-50 DN-60 DN-60 DN-70 DN-70
电动机功率Kw 2.2 4 5.5 5.5 7.5 7.5
搅拌转速ppm/min 21 21 32 32 32 32


质量标准:
设计、制造、监检、检验执行:
1、《中华人民共和国特种设备安全法》
2、《中华人民共和国食品安全法》
3、《中华人民共和国工业产品生产许可证管理条例》
4、《医药工业洁净厂房设计规范》(GB50457-2008)
5、TSG21—2016《固定式压力容器安全技术监察规程》
6、HG/T20584—2011《钢制化工容器制造技术要求》
7、NB/T47015—2011《压力容器焊接规程》
8、NB/T47013—2015《承压设备无损检测》

如需了解更多小型提取罐相关信息及配套设备、EPC建厂整包及生产线建设相关内容,欢迎关注北京舜甫科技有限公司官方网站或拨打400-6006-917电话咨询,我司将安排工程师为您提供专业解决方案和全方位服务。(以上参数仅供参考,可根据客户需要,进行非标设计)
