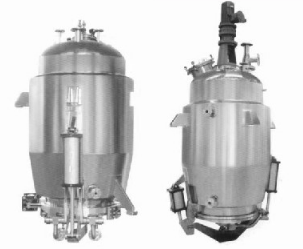

电加热提取罐

    一、电加热提取罐产品概述
　　电加热提取罐是指以电源加热提供热量的提取罐适用于中药、食品、饮料、化工等行业的常压、微压、水煎、温浸、热回流、渗透、芳香油成分的提取及有机溶剂的回收等多种工艺。电加热提取罐采用动态提取，具有时间短，效率高，操作方便等优点。电加热提取罐特别适合医院、大中院校、科研单位进行小试、中试或小规模生产。
　　二、电加热提取罐结构组成
　　电加热提取罐主体包括内筒体、夹套层、保温层、搅拌装置、电加热装置、支耳、出料口等;电加热提取罐保温层以岩棉作为保温材料。
　　内筒体材质为优质SUS304/316L，夹套采用全封闭，外筒体SUS304亚光薄钢板。 电加热提取罐内配备CIP清洗自动旋转喷洗球头，测温孔、防爆视灯、视镜、快开式投料口等，确保操作简便，符合GMP医药标准。具有溶剂分布均匀，出渣方便等特点。
　　电加热提取罐成套设备由1.提取罐;2.泡沫捕集器;3.气液分离器;4.冷却器;5.冷凝器;6.油水分离器;7.料液泵;8.管道过滤器及内部联接管路构成。
　　三、电加热提取罐结构特性
　　1、电加热提取罐具有占地面积小、制作精致、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式。
　　2、电加热提取罐设备采用电加热换热方式，加热速度快，换热效率高。
　　3、电加热提取罐加热结构设计先进、高效、安全、加热和降温快捷、加热均匀。
　　4、电加热提取罐设备功能齐全，适用于水提和醇提，能进行常压和负压提取并且可以回收挥发油。配置控制箱，操作方便，可实现常温提取、低温提取等工艺要求。
四、电加热提取罐选型参数

型 号	TQ-0.3	TQ-0.5	TQ-1.0	TQ-2.0	TQ-3.0	TQ-6.0	TQ-8.0
容    积   （L）	300	600	1200	2700	3200	6300	8500
内胆设计压力（Mpa）	常压
夹层设计压力（Mpa）	0.25
压缩空气压力（Mpa）	0.5至0.7
加料口直径  （mm）	350	350	400	400	400	500	500
加热面积    （M2）	0.3	0.6	3.8	4.7	6.0	9.5	9.5
冷凝冷却面积（M2）	8.2	9.5	11	12	14	18	21
排渣口直径  （mm）	200	200	600	800	800	1000	1000
电机减速机功率（KW）	0.75	1.1	1.5	2.2	3	4	5.5



　五、倒锥型提取罐质量标准　
电加热提取罐可采用执行的设计、制作、检验标准如下：
　　1. SFDA 《药品生产质量管理规范》2010年版
　　2.《医药工业洁净厂房设计规范》(GB50457-2008)
　　3. GAMP药品生产自动化管理规范
　　4. GB150.1~150.4-2011《钢制压力容器》
　　5. NB/T47003.1-2009《钢制焊接常压容器》
如需了解更多电加热提取罐相关信息及配套设备、EPC建厂整包及生产线建设相关内容，欢迎关注北京舜甫科技有限公司官方网站或拨打400-6006-917电话咨询，我司将安排工程师为您提供专业解决方案和全方位服务。（可根据客户需求，进行非标设计）
