电加热搅拌罐

电加热搅拌罐多为上开启、下斜底三层结构，搅主体均采用SUS304/316L高级不锈钢材质制作而成，具有耐高温、耐腐蚀等特点，可根据工艺和生产需求配备不同的加热、冷却装置；具有自动加热、搅拌、控温、保温功能，传热快、适应温差大、清洗方便，广泛应用于食乳品、精细化工、生物制药等行业配比溶液的合成、酸碱中和等，溶氧速度高、混合效果好。

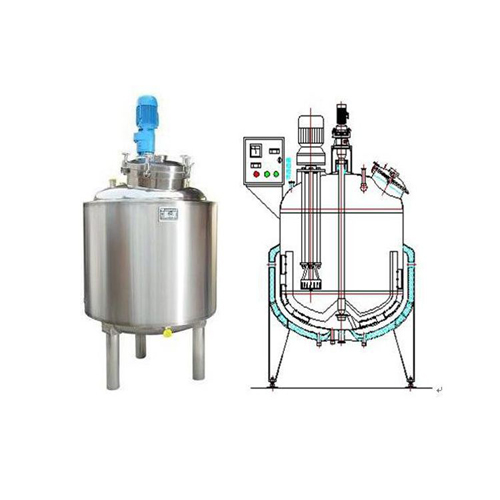

电加热搅拌罐结构构成：
该设备主要由不锈钢罐体、封头、夹套、搅拌装置、电加热装置、冷却装置、传动装置、轴封装置、支撑、物料进出口、温度传感器接口、PH自动控制系统、压力传感器、空气呼吸器、CIP接口等构成，另配温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等，便于人工操作，简单可靠。

电加热搅拌罐罐体采用SUS304/316L高级不锈钢材质，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理；搅拌罐盖部设置传动装置（电机或减速器），驱动搅拌罐内搅拌器对物料进行搅拌混合；轴封装置采用专业机械密封或填料密封、法兰密封，密封性强，筒体对外连接口采用卫生快开接头，安全卫生无死角，符合国家GMP卫生标准。

电加热搅拌罐结构特征：
1、搅拌罐内外表面均采用抛光处理，抛光精度Ra≤0.4,卫生无死角，可防止物料粘壁，易清洗；外罐体经过拉丝处理；
2、搅拌系统采用先进变频调速装置，可根据工艺要求设定不同的搅拌速度，同时可实现搅拌过程全自动控制；罐内设有挡板，促使物料充分搅拌反应；
3、搅拌过程中可实现蒸汽高温在线灭菌，灭菌过程可实现自动控制，灭菌温度精确；

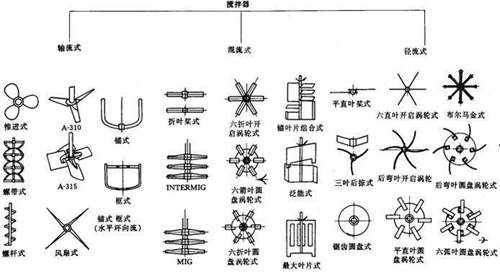

4、搅拌器选型多样化，可根据不同工艺选择桨式、锚式、框式、涡轮式、磁力搅拌器等多种类型的搅拌器设备；

5、电加热搅拌罐罐体设有夹套保温层，保温介质可采用聚氨酯保温材质，保温性能好；
6、搅拌结束后可利用CIP自动旋转喷洗球进行在线清洗，高效卫生。

电加热搅拌罐工作原理：
电加热搅拌罐是用电热棒加热夹套里面的传热介质，使热介质温度升到所需要的温度传热给搅拌罐内的物料，然后由测温控制仪控制电热棒使其断电恒温。
根据物料加热温度及使用工况不同，电加热方式通常分为电阻加热、红外线加热和介质加热（导热油、蒸汽、热水）等，可实现循环加热。

电加热搅拌罐技术参数：

型号/规格	50-300L	400-800L	1000L-3000L	4000-8000L
电机功率(KW)	0.18-0.37	0.75-1.5	1.5-3	3-4
叶轮直径	¢140	¢184	¢190	¢240
叶轮结构	开放式无菌设计
搅拌方式	转轴式机械搅拌/转筒脉冲振动搅拌
搅拌器类型	框式、锚式、
搅拌转速	35-150r/m 可调
工作温度	0-200℃
夹套加热/冷却介质	蒸汽/冷却水/导热油/冷媒
计量方式	称重混料或者液位计量或流量计量
保温材料	聚氨酯/岩棉
管口配置	满足条件下可按需进行设计
罐体材质	SUS304/316L
减速驱动装置	可选交流、直流、防爆
控制方式	PLC全自动控制系统自动控制

电加热搅拌罐使用维护：
1、严格按照产品说明介绍中标注的工作压力及温度操作使用，以免造成危险；
2、严格遵守说明书中关于冷却、注油等方面的规定，做好设备后期的维护保养；
3、在使用电加热搅拌罐阀门时，缓慢转动阀杆，将阀门拧紧，压紧封面，达到理想密封效果，关闭阀门时不能用力过猛，以免造成封面损坏；
4、按规定对电气控制仪器设置过载保护措施，并交由专人负责。

电加热搅拌罐质量标准：
设计、制造、监检、检验执行：
1、《中华人民共和国特种设备安全法》
2、SFDA 《药品生产质量管理规范》
3、TSG21—2016《固定式压力容器安全技术监察规程》
4、GB150—2011《压力容器》
5、NB/T47015—2011《压力容器焊接规程》
6、NB/T47013—2015《承压设备无损检测》
7、HG/T20584—2011《钢制化工容器制造技术要求》
